Konfigurasi Inter VLAN Routing pada Cisco Packet Tracer

Inter Vlan Routing adalah suatu metode menghubungkan beberapa VLAN agar bisa terkoneksi dalam suatu sub interface yang sama. Secara default VLAN yang dikonfigurasi pada switch tidak bisa terhubung karena sudah dilakukan konfigurasi ke segment yang berbeda. Pada postingan kali ini akan dijelaskan konfigurasi inter-vlan routing pada software cisco packet tracer.

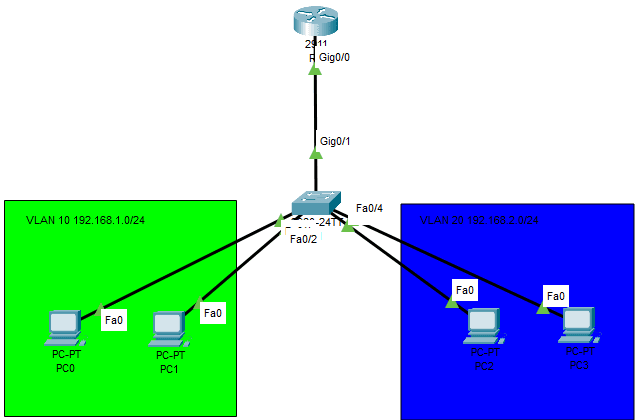

Topologi

S1

Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname S1
S1(config)#vlan 10
S1(config-vlan)#name TKJ
S1(config-vlan)#exit
S1(config)#vlan 20
S1(config-vlan)#name RPL
S1(config-vlan)#exit
S1(config)#interface range fa0/1-2
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 10
S1(config-if-range)#exit
S1(config)#int ra fa0/3-4
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 20
S1(config-if-range)#exit
S1(config)#interface g0/1
S1(config-if)#switchport mode trunk
S1(config-if)#end
S1#write

R1

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname R1
R1(config)#int g0/0
R1(config-if)#no shutdown
R1(config-if)#exit

Konfigurasi Inter VLAN Routing

R1(config)#interface g0/0.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 192.168.1.1 255.255.255.0
R1(config-subif)#exit
R1(config)#interface g0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 192.168.2.1 255.255.255.0
R1(config-subif)#exit

Konfigurasi DHCP Server VLAN

R1(config)#ip dhcp pool VLAN10-TKJ
R1(dhcp-config)#network 192.168.1.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.1.1
R1(dhcp-config)#dns-server 192.168.1.1
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.1.1
R1(config)#ip dhcp pool VLAN20-RPL
R1(dhcp-config)#network 192.168.2.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.2.1
R1(dhcp-config)#dns-server 192.168.2.1
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.2.1
R1(config)#end
R1#write

Konfigurasi IP Address Client

Berikan konfigurasi ip secara pada DHCP pada setiap client agar mendapatkan alamat ip sesuai VLAN yang telah dibuat.

PC0 VLAN 10

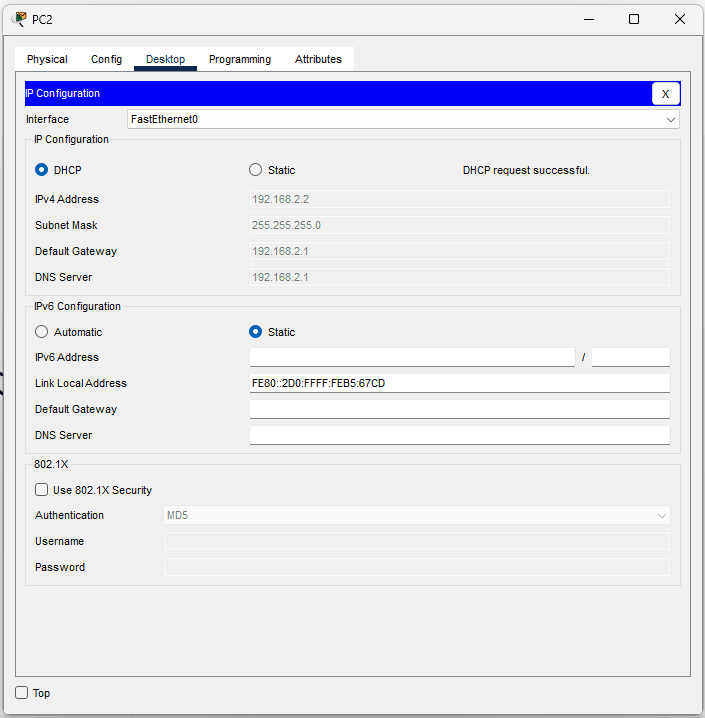

PC2 VLAN 20

Pengujian

Pengujian dilakukan dengan mengirimkan pesan dari VLAN10 ke VLAN20. Jika berhasil maka konfigurasi berhasil dilakukan.

Kesimpulan pada postingan ini adalah vlan bisa dihubungkan dengan mengkonfigurasi sub interface pada router . Dengan demikian vlan – vlan yang berada dalam satu jarigan bisa dikoneksikan melalui sub interface vlan masing – masing. Jika masih ada yang kurang jelas pada konfigurasi diatas bisa ditanyakan pada kolom komentar dibawah.
