Konfigurasi DHCP Relay pada Cisco Packet Tracer

157

DHCP Relay adalah suatu protokol untuk meneruskan DHCP Server ke jaringan tertentu. Metode ini digunakan jika di suatu subnet tidak mempunyai server dhcp dan berfungsi sebagai perantara. Agen relay berfungsi untuk untuk meneruskan perutean ip address ke sebuah subnet dan menwarkan request DHCP ke client yang dituju. DHCP adalah protokol yang secara otomatis memberikan alamat IP dan informasi konfigurasi jaringan kepada perangkat yang terhubung ke jaringan. Dengan DHCP, administrator jaringan tidak perlu melakukan konfigurasi manual pada setiap perangkat. Pada postingan ini akan dijelaskan konfigurasi dhcp relay di aplikasi cisco packet tracer.

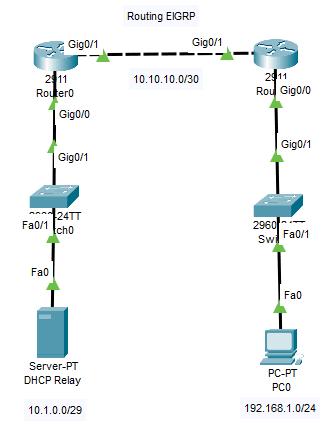

Topologi

Router0

Router>enable
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip address 10.1.0.1 255.255.255.248
Router(config-if)#exit
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip address 10.10.10.1 255.255.255.252
Router(config-if)#exit
Router(config)#router eigrp 100
Router(config-router)#network 10.10.10.0 255.255.255.252
Router(config-router)#network 10.1.0.0 255.255.255.248
Router(config-router)#end
Router#write

Router1

Router>enable
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#exit
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip address 10.10.10.2 255.255.255.252
Router(config-if)#exit
Router(config)#router eigrp 100
Router(config-router)#network 192.168.1.0 255.255.255.0
Router(config-router)#network 10.10.10.0 255.255.255.252
Router(config-router)#end
Router#write

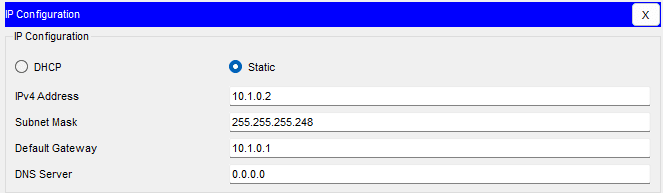

IP Address PC DHCP Server

DHCP Server

DHCP Relay Router1

Router>enable
Router#conf t
Router(config)#int g0/0
Router(config-if)#ip helper-address 10.1.0.2
Router(config-if)#exit
Router(config)#end
Router#write

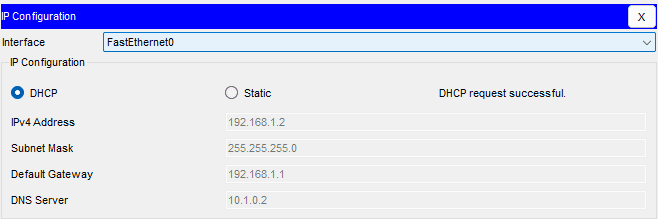

DHCP Relay PC0

Pengujian dilakukan dengan menggunakan IP DHCP Client pada pc0 yang berada di jaringan yang berbeda. Jika pc0 mendapatkan ip DHCP dari server maka konfigurasi relay sudah berhasil dilakukan. Kesimpulan pada postingan ini adalah konfigurasi DHCP Relay Cisco berfungsi untuk meneruskan request DHCP Server pada ke alamat subnet client yang dituju. Jika masih ada yang kurang jelas pada konfigurasi diatas bisa ditanyakan pada kolom komentar dibawah.
