Cisco Packet Tracer adalah software untuk melakukan simulasi jaringan dengan vendor cisco. Pada software ini tersedia berbagai jenis perangkat jaringan seperti router, switch, server, access point dan sebagainya. Perangkat tersebut bisa saling dikoneksikan satu sama lain sesuai yang diinginkan. Pada postingan ini akan dijelaskan konfigurasi service pada perangkat server yaitu DHCP, DNS, FTP Server.

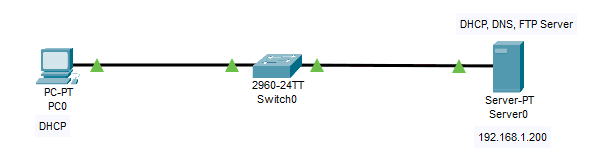

Topologi
Konfigurasi DHCP Server

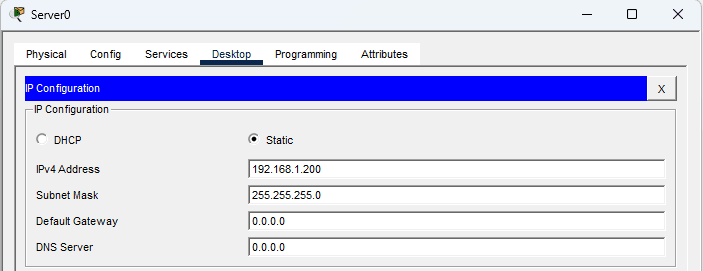

Pada perangkat Server0 masuk pada konfigurasi ip address kemudian berikan ip address sebagai berikut.

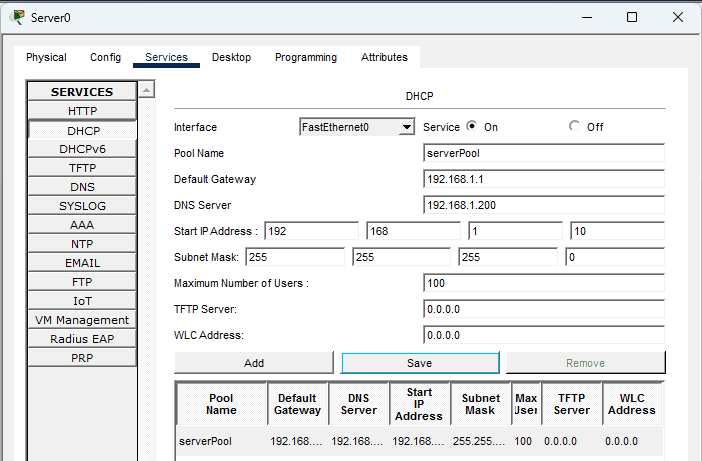

Masuk pada menu Services > DHCP Server, berikan konfigurasi seperti pada gambar berikut untuk membuat service DHCP Server dengan network 192.168.1.0/24.
Konfigurasi Web Server

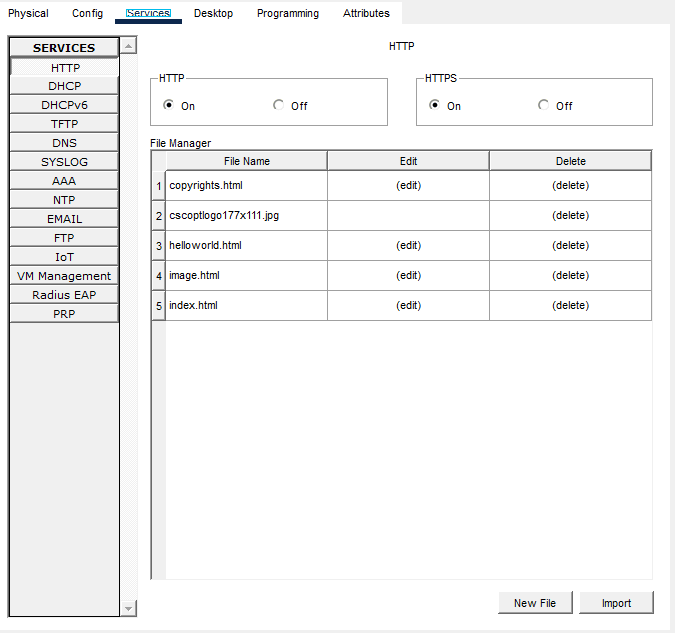

Aktifkan layanan web server dengan melakukan ceklis pada opsi on pada kolom HTTP dan HTTPS.
Konfigurasi FTP Server
Pindah pada submenu DNS Server, berikan konfigurasi A Record dengan nama domain yang akan digunakan dan arahkan pada alamat ip server. Buat subdomain www dengan menggunakan CNAME dan arahkan pada domain A Record.
Konfigurasi FTP Server

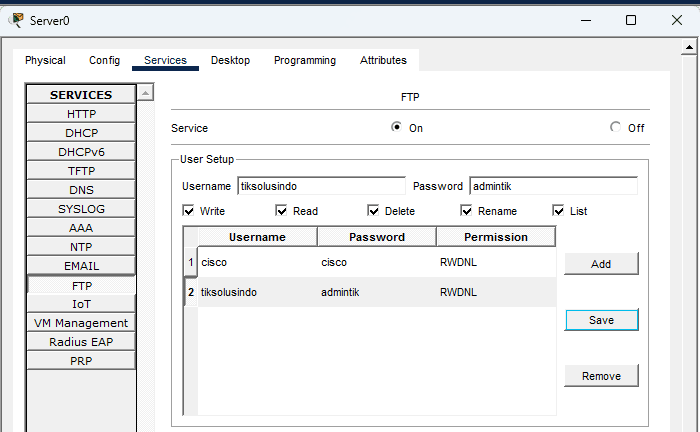

FTP Server dikonfigurasi dengan menambahkan user dan password pada sisi server. Berikan hak akses pada akun tersebut agar bisa melakukan edit dan melihat list pada folder server.
Pengujian Service

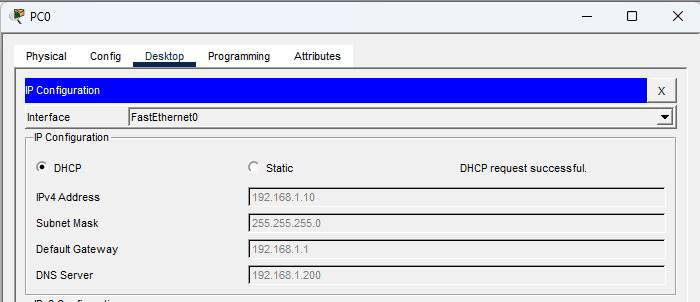

Pada PC Client lakukan konfigurasi ip address secara DHCP. Jika berhasil maka ip address PC Client akan terkonfigurasi secara otomatis.

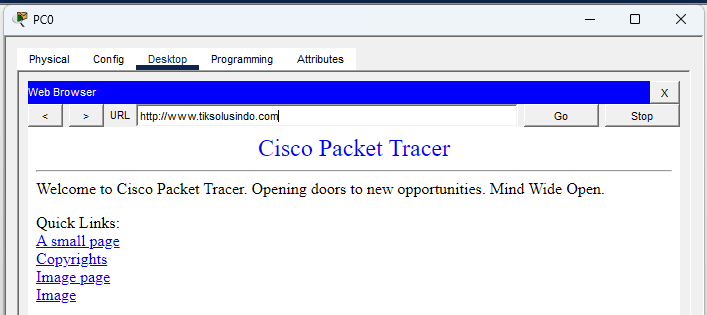

Untuk melakukan pengujian Web dan DNS Server masuk pada menu Web lalu masukan domain yang sudah dibuat. Jika web muncul seperti gambar dibawah maka konfigurasi DNS dan Web Server sudah berhasil.
Buka menu Command Prompt kemudian masukan perintah ftp ke arah domain atau ip server jika sudah berhasil maka akun yang sudah dibuat pada sisi user bisa digunakan login.
Kesimpulan pada postingan ini adalah perangkat server bisa digunakan untuk melakukan simulasi service server. Banyak service yang bisa disimulasikan seperti Web, DNS, DHCP dan FTP Server. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
