Equal Cost Multi Path (ECMP) adalah salah satu metode routing yang mendistribusikan paket data melalui beberapa jalur yang berbeda dengan biaya yang sama. Prinsip kerja load balance metode ini router bisa menggunakan beberapa jalur atau memilih salah satu jika salah satu jalur mengalami masalah. Manfaat dari load balance itu sendiri agar jaringan memilki redudansi ketika salah satu jalur bermasalah dan meningkatkan throughtput bandwidth optimal. Pada postingan kali ini dijelaskan konfigurasi load balance metode ECMP pada router mikrotik.
Topologi
DHCP Client
Konfigurasi dhcp client pada interface ether1 dan ether2. Langkah ini dilakukan agar setiap interface yang mengarah ke masing – masing ISP mendapatkan ip. Masuk ke menu IP > DHCP Client > “+” kemudian centang User Peer DNS dan NTP serta matikan Add default route.

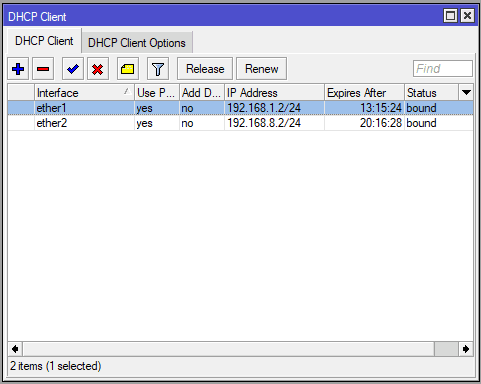

Lakukan langkah yang sama untuk interface ether2 sehingga tampilan ip address pada menu dhcp client.
DNS
Masuk ke menu IP > DNS lalu centang allow remote requests agar client bisa mengakses ke masing – masing DNS dari ISP.
Firewall NAT

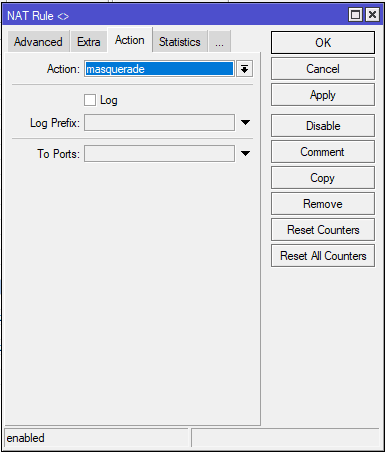

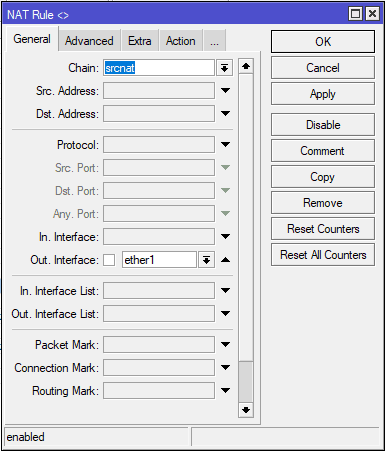

Masuk ke menu IP > Firewall > NAT dan tambahkan rule baru dengan chain srcnat out-interface ether1 dan action masquerade.
Lakukan hal yang sama pada interface ether2 sehingga ada dua rule NAT untuk masing – masing ISP.
Load Balance ECMP
Untuk mengkonfigurasi load balance ECMP dilakukan pada menu IP > Routes kemudian tambahkan rule routing baru. Berikan ip gateway dari kedua ISP yang digunakan dengan melakukan jumlah perbandingan bandwidth.

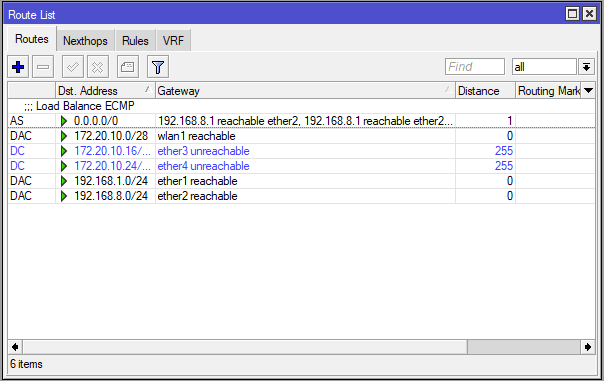

Pada postingan kali ini bandwidth dari ISP1 20Mbps dan ISP2 40Mbps sehingga gateway akan diberikan 1:2. Silahkan sesuaikan dengan bandwidth ISP yang akan digunakan. Berikut adalah tampilan IP Routes setelah ditambakan rule routing ECMP.
Pengujian Load Balance ECMP

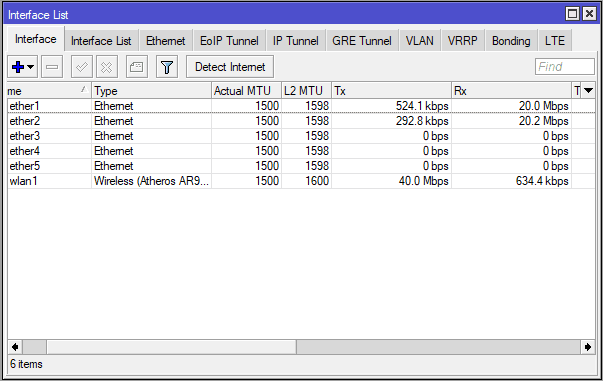

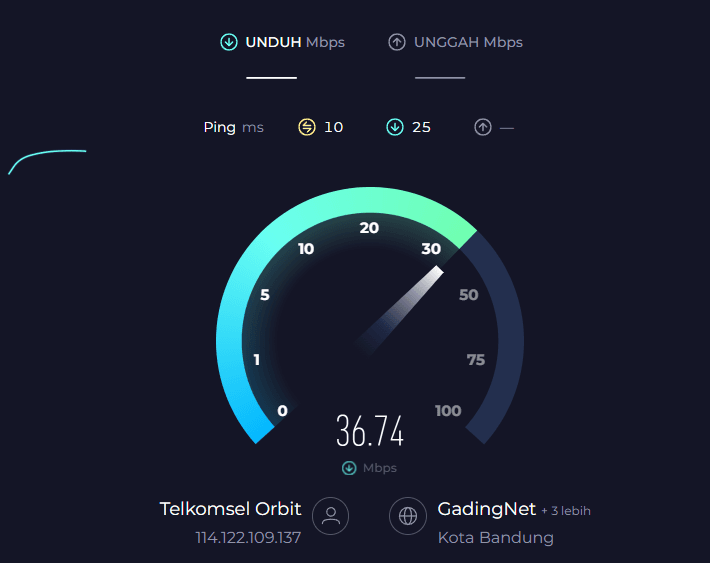

Pengujian dilakukan dengan percobaan speedtest dan lakukan monitoring bandwidth pada menu interfaces. Jika traffic speedtest muncul di setiap interface maka load balance metode ECMP berhasil dilakukan.
Kesimpulan pada postingan kali ini adalah metode load balance ECMP dapat dilakukan dengan cara mengkonfigurasi rasio gateway pada rule routing. Load balance ini terbilang cukup simple dan praktis dalam implementasinya. Jika masih ada yang masih kurang pada postingan diatas silahkan bertanya pada kolom komentar dibawah.
