LACP adalah sebuah protokol untuk melakukan agregat beberapa port fisik menjadi 1 port logic. Dengan metode tersebut memungkinkan untuk membuat bandwidth antar perangkat menjadi lebih besar. Selain itu protokol ini berfungsi menjadi sebagai redudansi sehingga jika salah satu link down masih ada satu link yang membackup. Pada postingan ini akan dijelaskan konfigurasi LACP switch cisco dan router mikrotik menggunakan EVE-NG simulator.
Postingan Pendukung
- Instalasi EVE-NG pada Mesin Virtual VMware
- Cara Import Appliances Image, Bin dan Qemu ke EVE-NG
- Konfigurasi Interface Bonding pada Mikrotik
- Konfigurasi Etherchannel pada Cisco Packet Tracer

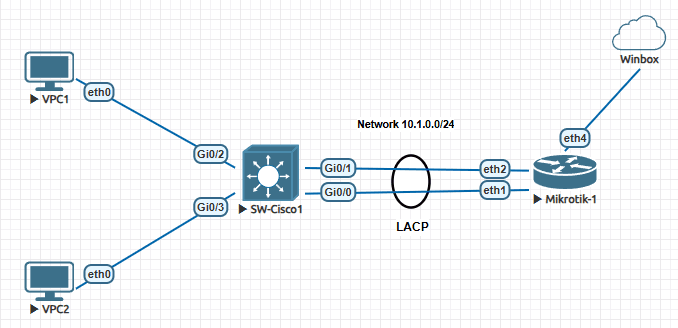

Topologi
Konfigurasi Mikrotik-1

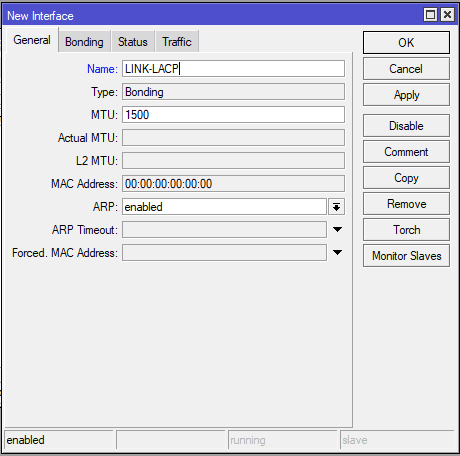

Klik dua kali pada node mikrotik, hal ini dilakukan agar winbox bisa mendeteksi perangkat mikrotik. Buka Winbox masuk pada menu Interface > Bonding lalu buat baru interface bonding seperti gambar dibawah.

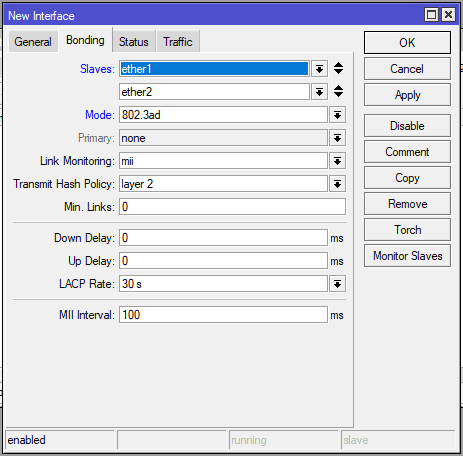

Pada submenu Bonding berikan interface slave yang akan dilakukan agregat. Pilih mode 802.3ad untuk membuat sebuah port agregat dengan protokol LACP.

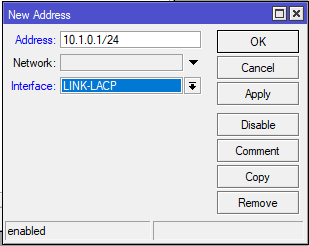

Berikan ip address pada interface bonding sesuai dengan topologi diatas.

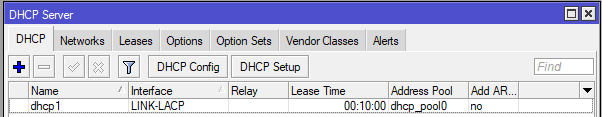

Konfigurasi DHCP Server pada interface Bonding untuk pengujian pada VPC.
Konfigurasi Etherchannel SW-Cisco1
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range gigabitEthernet 0/0-1
Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#channel-group 1 mode active
Switch(config-if-range)#end
Switch#writeUntuk mengaktifkan protokol LACP pada switch cisco masuk pada port yang ingin dilakukan agregat lalu masukan perintah channel-group 1 mode active/passive.
Pengujian Client

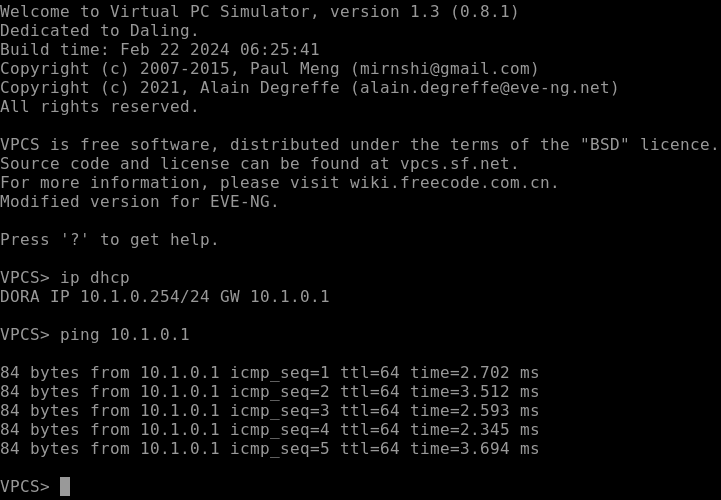

Pada VPC 1 dan 2 berikan perintah ip dhcp agar mendapatkan ip dari mikrotik. Lakukan ping pada gateway jika berjhasil maka konfigurasi telah berhasil.
Untuk melakukan cek link LACP pada switch cisco bisa menggunakan perintah seperti gambar dibawah.
Pada bagian bahwa dijelaskan bahwa port channel sudah aktif menggunakan protokol LACP, port yang di agregat adalah port G0/0 dan G0/1 pada sisi switch cisco.
Kesimpulan pada postingan ini adalah konfigurasi LACP bisa dilakukan pada switch cisco dan router mikrotik. Pada router mikrotik menggunakan interface bonding dengan mode 802.3ad untuk mengaktifkan LACP. Disisi switch cisco dilakukan konfigurasi etherchannel dengan metode channel group aktif/passive pada port yang dilakukan agregat. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
