LACP adalah sebuah protokol untuk melakukan agregat beberapa port fisik menjadi 1 port logic. Dengan metode tersebut memungkinkan untuk membuat bandwidth antar perangkat menjadi lebih besar. Selain itu protokol ini berfungsi menjadi sebagai redudansi sehingga jika salah satu link down masih ada satu link yang membackup. Protokol ini bisa digunakan untuk menggabungkan port pada windows server dengan fitur nic teaming. Pada postingan ini akan dijelaskan konfigurasi LACP pada Windows Server dalam simulator EVE-NG.
Postingan Pendukung
- Instalasi EVE-NG pada Mesin Virtual VMware
- Cara Import Appliances Image, Bin dan Qemu ke EVE-NG
- Konfigurasi Etherchannel pada Cisco Packet Tracer
- Konfigurasi DHCP Server pada Windows Server 2022

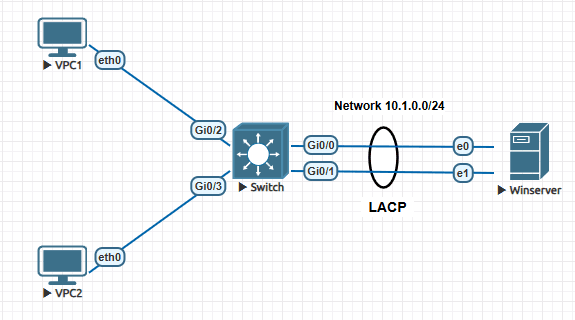

Topologi
Konfigurasi LACP Winserver
Buat node Winserver dengan spesifikasi seperti gambar dibawah.

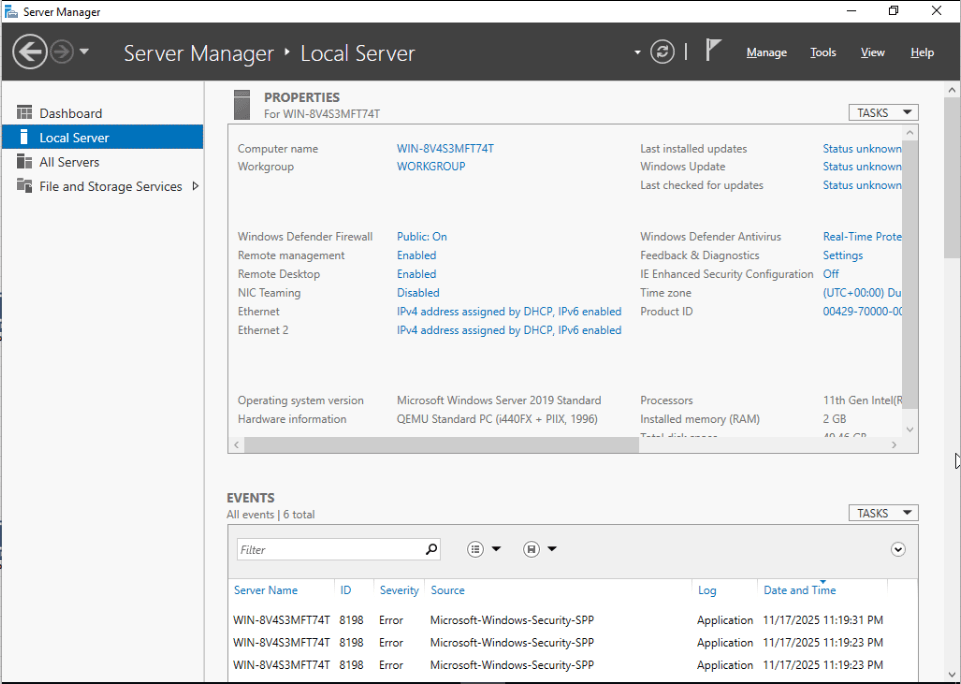

Start node Winserver tekan Ctrl + Alt + End untuk login dan masukan password Test123. Buka Server Manager kemudian klik NIC Teaming.
Buat interface baru dengan mengklik task dan memilih opsi New Team.
Berikan nama dan centang pada kolom interface yang akan dilakukan agregat serta mode LACP.
Klik OK, jika muncul error fault abaikan terlebih dahulu. Hal tersebut terjadi karena belum ada konfigurasi dari arah switch.

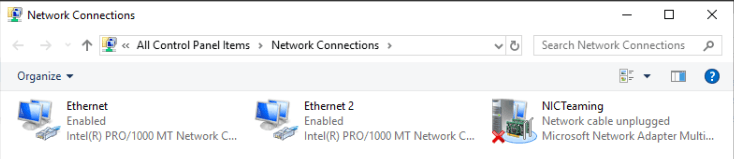

Masuk pada halaman neteork adapter lalu berikan ip address untuk interface NICTeaming sebagai berikut.
Jika sudah diberikan ip address pada interface tersebut lakukan konfigurasi DHCP Server pada Winserver untuk pengujian LACP.
Konfigurasi Etherchannel SW-Cisco1

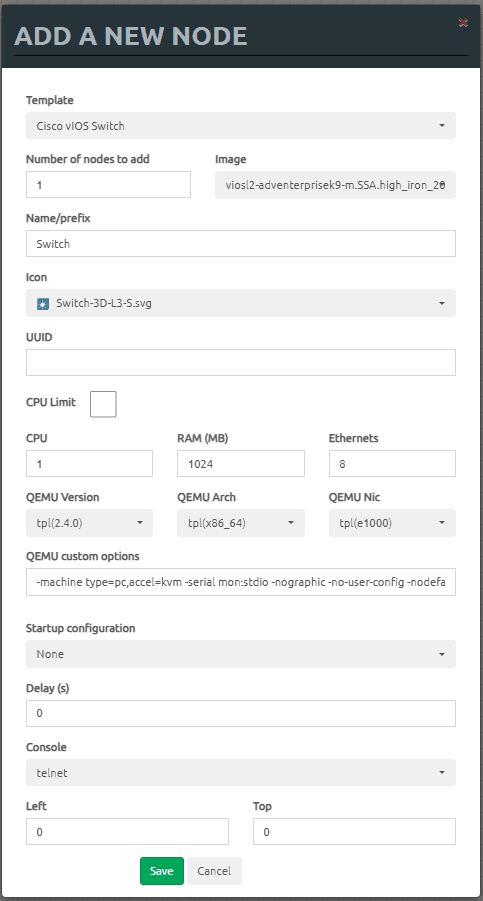

Tambahkan node switch dengan spesifikasi seperti berikut.
Berikut adalah konfigurasi etherchannel pada switch cisco.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range gigabitEthernet 0/0-1
Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#channel-group 1 mode active
Switch(config-if-range)#end
Switch#writeUntuk mengaktifkan protokol LACP pada switch cisco masuk pada port yang ingin dilakukan agregat lalu masukan perintah channel-group 1 mode active/passive.
Pengujian LACP

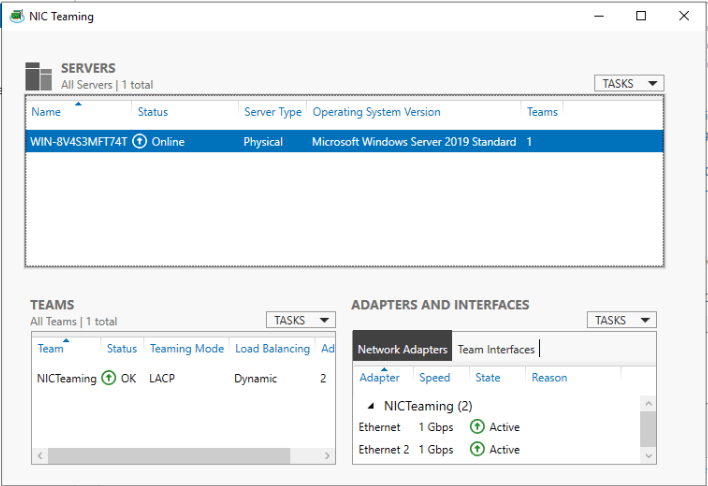

Buka halaman NIC Teaming, jika port sudah up maka link lacp sudah aktif dan bisa digunakan.
Pada VPC 1 dan 2 berikan perintah ip dhcp agar mendapatkan ip dari Winserver. Lakukan ping pada gateway jika berjhasil maka konfigurasi telah berhasil.

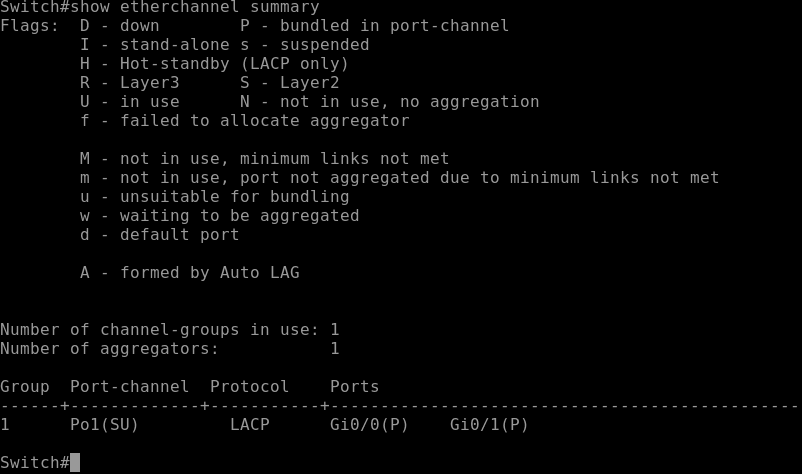

Untuk melakukan cek link LACP pada switch cisco bisa menggunakan perintah seperti gambar dibawah.
Kesimpulan pada postingan ini adalah konfigurasi LACP bisa dilakukan pada switch cisco dan windows server. Pada Winserver menggunakan fitur NIC Teaming dengan mode LACP untuk mengaktifkan LACP. Disisi switch cisco dilakukan konfigurasi etherchannel dengan metode channel group aktif/passive pada port yang dilakukan agregat. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
