Konfigurasi Intervlan Routing Mikrotik dan Switch Cisco

GNS3 adalah aplikasi yang berfungsi untuk melakukan simulasi jaringan dengan mengintegrasikan berbagai macam vendor jaringan. Dengan aplikasi tersebut memungkinkan membuat simulasi jaringan dengan perangkat dari vendor mikrotik dan cisco. VLAN adalah sebuah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan secara logic. Pada postingan ini akan dijelaskan bagaimana konfigurasi intervlan routing mikrotik dan switch cisco. Preconfig sudah dilakukan yaitu mengimport mikrotik CHR dan IOS Cisco.

Postingan Pendukung

• Instalasi GNS3 VM Menggunakan VMWare Workstation Pro
• Cara Menghubungkan Mesin Virtual VMware ke GNS3
• Cara Import Mikrotik CHR ke GNS3

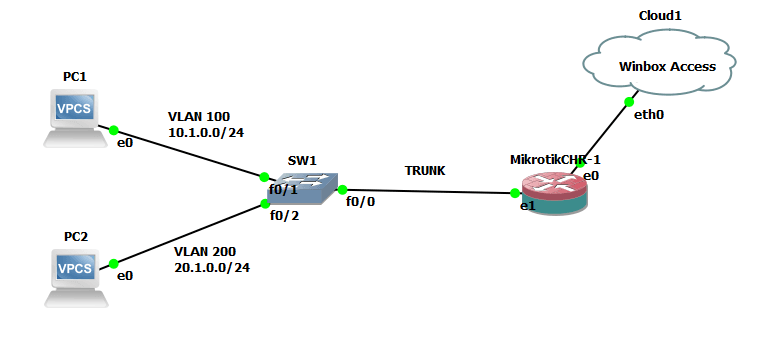

Topologi

Konfigurasi Mikrotik CHR

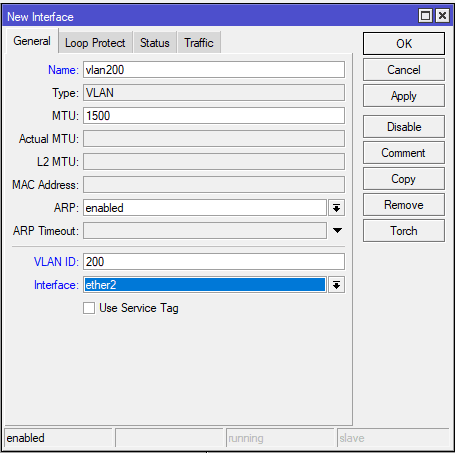

Masuk pada menu interface kemudian tambahkan interface vlan baru. Pada postingan kali ini akan dibuat dua buah vlan yaitu vlan 100 dan 200. Pilih ether2 yang mengarah ke switch cisco untuk kedua vlan tersebut.

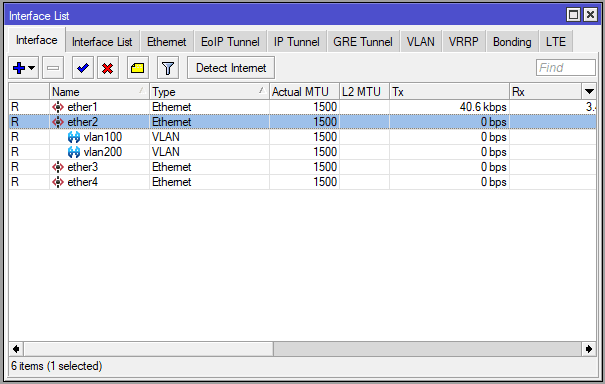

Berikut adalah tampilan pada menu interface mikrotik. Pada interface ether2 sudah mempunyai subinteface yaitu vlan 100 dan 200.

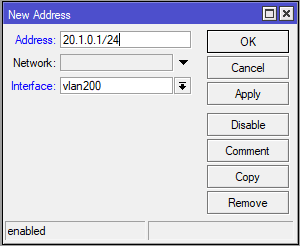

Berikan ip address pada setiap interface vlan pada menu IP > Addresses. Alokasi ip untuk vlan 100 yaitu 10.1.0.1/24 dan vlan 200 yaitu 20.1.0.1/24.

Lakukan konfigurasi DHCP Server untuk kedua interface vlan tersebut. Hal ini berfungsi untuk memberikan alamat ip addrress secara otomatis pada setiap vlan. Untuk memberikan konfigurasi dhcp server masuk pada menu IP > DHCP Server > DHCP Setup.

Konfigurasi VLAN Switch Cisco

Pada postingan ini ios yang digunakan adalah series c3640, untuk ios tersedia pada halaman berikut https://github.com/hegdepavankumar/Cisco-Images-for-GNS3-and-EVE-NG. Untuk mengkonfigurasi switch klik dua kali pada node di halaman topologi GNS3. Berikut adalah command untuk membuat vlan pada switch tersebut.

SW1#vlan database
SW1(vlan)#vlan 100 name VLAN100
VLAN 100 added:
    Name: VLAN100
SW1(vlan)#
SW1(vlan)#vlan 200 name VLAN200
VLAN 200 added:
    Name: VLAN200
SW1(vlan)#exit

Setelah membuat vlan lakukan konfigurasi interface access dan trunk. Interface access yang mengarah pada client dan hanya memuat satu vlan. Interface trunk digunakan yang mengarah pada router yang memuat banyak vlan. Berikut adalah command untuk melakukan konfigurasi interface access dan trunk.

SW1#conf t
SW1(config)#int fa0/0
SW1(config-if)#switchport mode trunk
SW1(config-if)#exit
SW1(config)#int fa0/1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 100
SW1(config-if)#exit
SW1(config)#int fa0/2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 200
SW1(config-if)#exit

Pengujian Client

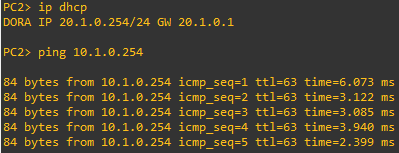

Klik pada VPC 1 dan 2 kemudian berikan perintah seperti dibawah agar setiap VPC mendapatkan IP. Jika sudah mendapatkan ip lakukan pengecekan ping antara VPC 1 dan 2.

Selain melakukan pengecekan ping, bisa juga dengan memverifikasi dhcp server leases pada menu IP > DHCP Server > Leases.

Kesimpulan pada postingan ini adalah konfigurasi intervlan routing dengan router mikrotik dan switch cisco bisa dilakukan pada software GNS3. Untuk pada dijaringan asli masih banyak konfigurasi – konfigurasi yang memungkinkan beberapa vendor jaringan didalam satu jaringan yang sama. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
