GNS3 adalah aplikasi yang berfungsi untuk melakukan simulasi jaringan dengan mengintegrasikan berbagai macam vendor jaringan. Dengan aplikasi tersebut memungkinkan membuat simulasi jaringan dengan perangkat dari vendor mikrotik dan cisco. VLAN adalah sebuah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan secara logic. Pada postingan ini akan dijelaskan bagaimana konfigurasi intervlan routing cisco dan switch mikrotik. Preconfig sudah dilakukan yaitu mengimport mikrotik CHR dan IOS Cisco.
Postingan Pendukung
- Instalasi GNS3 VM Menggunakan VMWare Workstation Pro
- Cara Menghubungkan Mesin Virtual VMware ke GNS3
- Cara Import Mikrotik CHR ke GNS3
Topologi
Konfigurasi R1
Pada postingan ini ios yang digunakan adalah series c2691, untuk ios tersedia pada halaman berikut https://github.com/hegdepavankumar/Cisco-Images-for-GNS3-and-EVE-NG. Untuk mengkonfigurasi R1 klik dua kali pada node di halaman topologi GNS3. Berikut adalah command untuk menambahkan ip sub interface pada R1 tersebut.
R1#conf t
R1(config)#int fa0/0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#int fa0/0.100
R1(config-subif)#encapsulation dot1Q 100
R1(config-subif)#ip add 192.168.100.1 255.255.255.0
R1(config-subif)#exit
R1(config)#int fa0/0.200
R1(config-subif)#encapsulation dot1Q 200
R1(config-subif)#ip add 192.168.200.1 255.255.255.0
R1(config-subif)#exit
R1(config)#Lakukan konfigurasi DHCP Server untuk VLAN100 dan VLAN200 dengan command berikut.
R1#conf t
R1(config)#ip dhcp pool VLAN100
R1(dhcp-config)#network 192.168.100.0
R1(dhcp-config)#default-router 192.168.100.1
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.100.1
R1(config)#ip dhcp pool VLAN200
R1(dhcp-config)#network 192.168.200.0
R1(dhcp-config)#default-router 192.168.200.1
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.200.1
Konfigurasi VLAN pada Switch Mikrotik
Ubah nama interface ether1 menjadi ether1-TRUNK pada halaman interface. Hal ini berfungsi untuk menandai interface trunk yang mengarah ke router cisco.

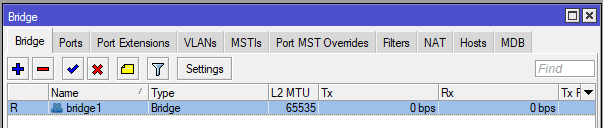

Buat 1 interface Bridge pada menu Bridge.
Tambahkan interface yang digunakan untuk access dan trunk ke dalam bridge1 pada menu port.

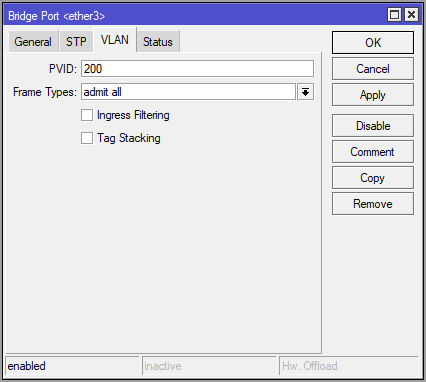

Pada interface ether2 dan ether3 berikan masing – masing vlan access pada submenu VLAN.

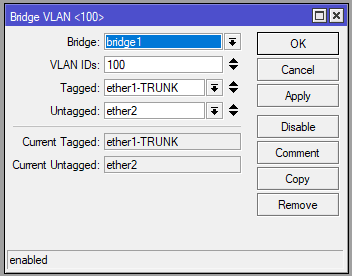

Masuk pada menu submenu VLANs untuk mengkonfigurasi interface access dan trunk pada switch mikrotik. Tambahkan konfigurasi baru untuk mengarahkan VLAN100,VLAN200 pada port trunk dan access seperti gambar berikut.
Berikut adalah tampilan submenu VLANs setelah dilakukan konfigurasi port.
Untuk mengaktifkan konfigurasi VLAN masuk pada menu Bridge lalu klik bridge1 pilih submenu VLAN dan aktifkan VLAN Filtering.
Pengujian Client

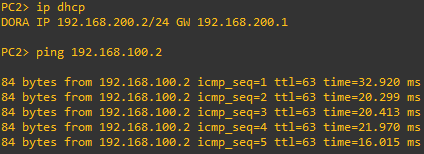

Klik pada VPC 1 dan 2 kemudian berikan perintah seperti dibawah agar setiap VPC mendapatkan IP. Jika sudah mendapatkan ip lakukan pengecekan ping antara VPC 1 dan 2.
Jika setiap VPC 1 dan 2 sudah mendapatkan alamat ip dhcp sesuai dengan vlannya masing – masing serta pengujian ping bisa dilakukan, maka konfigurasi sudah berhasil.
Kesimpulan pada postingan ini adalah konfigurasi intervlan routing dengan router cisco dan switch mikrotik bisa dilakukan pada software GNS3. Untuk pada dijaringan asli masih banyak konfigurasi – konfigurasi yang memungkinkan beberapa vendor jaringan didalam satu jaringan yang sama. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
