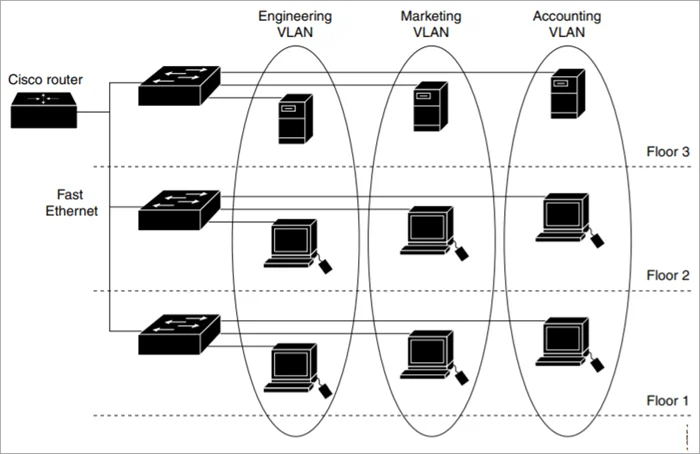

VLAN (Virtual Local Area Network) adalah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan secara logic sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. VLAN berfungsi untuk membagi jaringan dalam satu fisik yang sama namun dalam segmen yang berbeda. Keuntungan memakai VLAN adalah membuat sebuah jaringan menjadi lebih rapih karena network yang digunakan lebih banyak dan tetap menggunakan fisik yang sama. Berikut adalah contoh topologi penggunaan VLAN dalam sebuah jaringan. Pada postingan ini akan dijelaskan konfigurasi vlan cisco packet tracer.
Pada jaringan tersebut menggunakan tiga VLAN dengan nama Engineering, Marketing, Accounting. Cara kerja VLAN tersebut adalah mengelompokan masing-masing jaringan dimana ada 3 jaringan yang berbeda. Setiap bagian tidak bisa berkomunikasi satu dengan yang lainnya karena sudah di konfigurasi berdeda segment oleh switch. Pada VLAN ada dua point penting yang perlu dipahami yaitu mode access dan trunk. Mode access yaitu VLAN yang terhubung langsung kearah client atau komputer karena membawa satu jenis ID VLAN. Mode trunk adalah VLAN yang menghubungkan antar switch atau router karena mode ini membawa banyak ID VLAN. Berikut adalah konfigurasi dasar VLAN dengan menggunakan aplikasi Cisco Packe Tracer.

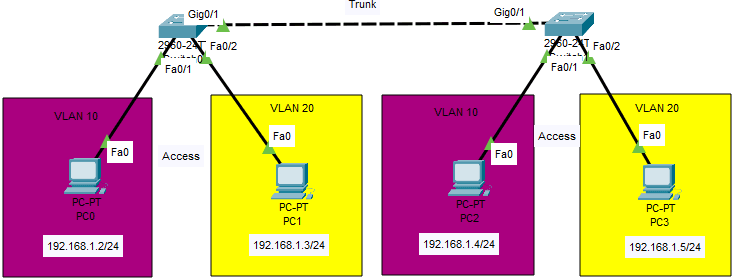

Buatlah topologi seperti gamabar diatas, perangkat yang digunakan adalah 2 switch dan 4 pc. Hubungkan dengan kabel jenis straight untuk menghubungkan pc dengan switch, gunakan kabel crossover untuk menghubungkan antar kedua switch. Berikan ip static pada setiap pc sesusai pada gambar diatas, network yang digunakan untuk semua pc adalah network yang sama yaitu 192.168.1.0/24. Langkah ini digunakan agar terlihat perbedaan sebelum dan sesudah jaringan tersebut dikonfigurasi VLAN.
Konfigurasi VLAN Switch0
Switch>enable
Switch#conf t
Switch(config)#hostname Switch0Add VLAN
Switch0(config)#vlan 10
Switch0(config-vlan)#name Pegawai
Switch0(config-vlan)#exit
Switch0(config)#vlan 20
Switch0(config-vlan)#name Tamu
Switch0(config-vlan)#exitMode Access
Switch0(config)#int fa0/1
Switch0(config-if)#switchport mode access
Switch0(config-if)#switchport access vlan 10
Switch0(config-if)#exit
Switch0(config)#int fa0/2
Switch0(config-if)#switchport mode access
Switch0(config-if)#switchport access vlan 20
Switch0(config-if)#exitMode Trunk
Switch0(config)#int g0/1
Switch0(config-if)#switchport mode trunk
Switch0(config-if)#exitPengujian Konfigurasi VLAN
Konfigurasi Switch1 sama dengan Switch0 sesuai port access dan port trunk. Pada tahap ini VLAN sudah dikonfigurasi lakukan pengiriman paket dari tiap pc ke pc lainnya. Jika pc dalam kelompok VLAN yang sama maka paket akan terkirim jika pc mengirimkan paket ke ID VLAN yang berbeda maka paket akan tidak terkirim. Meskipun keempat pc masih dalam jaringan yang sama keempat pc tersebut hanya bisa berkomunikasi pada segment VLAN yang sama. Bila masih ada pertanyaan terkait konfigurasi VLAN pada aplikasi cisco silahkan untuk bertanya pada kolom komentar dibawah.
