GNS3 adalah aplikasi simulator jaringan (Graphic Simulator Network) berbasis GUI yang di rilis pada tahun 2008. Dengan GNS3 kita bisa mensimulasikan perangkat asli baik dengan bantuan emulator ataupun teknologi virtualisasi. VMware adalah suatu aplikasi untuk melakukan virtualisasi. VMware dan GNS3 bisa dikoneksikan dengan automatis dengan cara mengimport mesin virtual ke dalam GNS3. Hal tersebut untuk memudahkan simulator dalam membuat topologi jaringan. Pada postingan ini akan dijelaskan intergrasi antara VMware dan GNS3.
Step
Buka aplikasi GNS3 buat project baru kemudian masuk pada Preferences > VMware > Advanced local settings. Berikan adapter interface virtual dari vmnet2 sampai vmnet7 lalu klik configure.
Buka mesin virtual pada aplikasi VMware dan arahkan semua network interface mesin virtual yang akan diimport menjadi custom vmnet2.

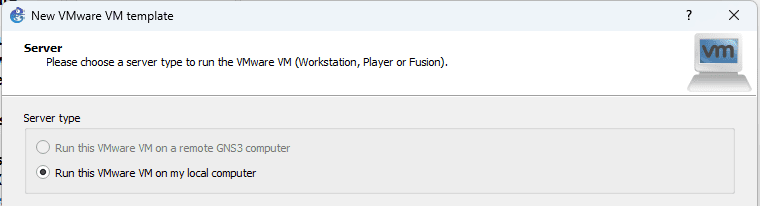

Pada menu Preferences > VMware VMs klik new lalu klik next pada pilihan server GNS3.
Pilih mesin virtual yang akan diimport ke dalam software GNS3. Pada postingan ini akan dilakukan importing routeros mikrotik dan Windows 10.

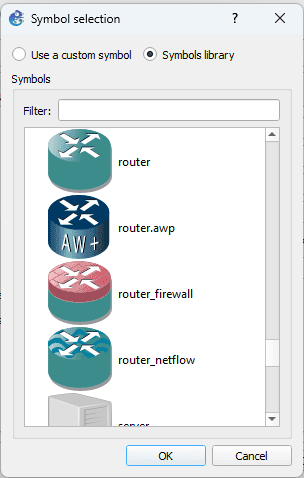

Untuk mengatur kategori dan symbol mesin virtual klik Edit pada halaman Preferences > VMware VMs. Karena ini adalah perangkat router edit kategori menjadi router dan pilih symbol router.

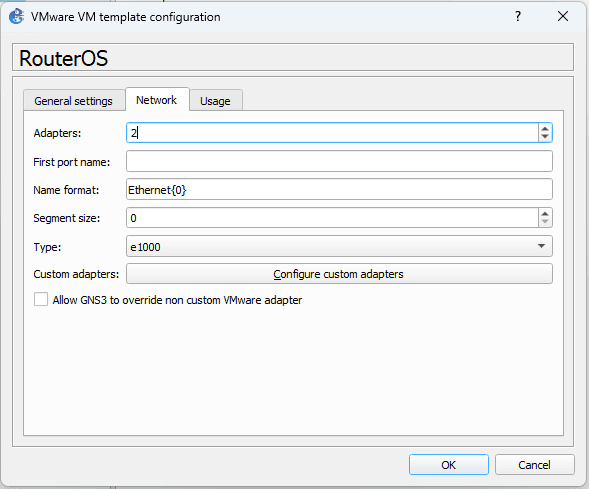

Untuk konfigurasi network interfaces berada pada tab network. Tambahkan network jaringan yang akan digunakan untuk routeros.

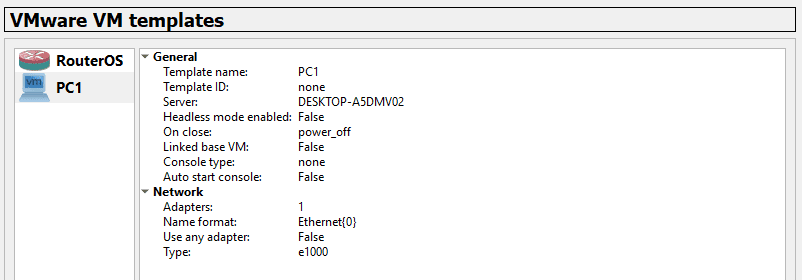

Mesin virtual sudah berhasil diimport pada aplikasi GNS3. Untuk langkah selanjutnya akan dilakukan pengujian dengan mengkoneksikan melalui tampilan GUI GNS3.
Pengujian Mesin Virtual di GNS3

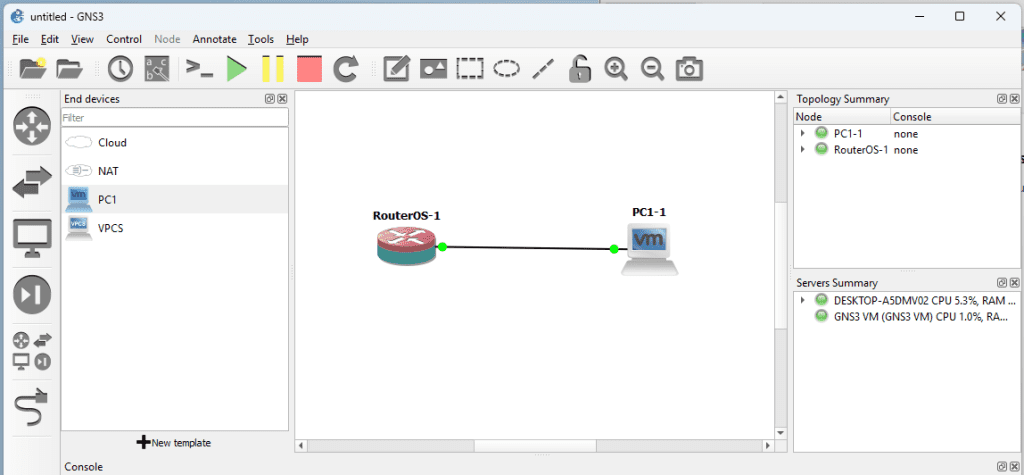

Simpan dan hubungkan RouterOS dan PC1 pada GUI topologi GNS3.
Untuk menyalakan node klik simbol Play yang berwarna hijau tunggu hingga link menajdi hijau dan dua perangkat tersebut sudah menyala secara automatis di VMware.
Berikan ip address pada RouterOS dan PC1 untuk melakukan pengujian koneksi.

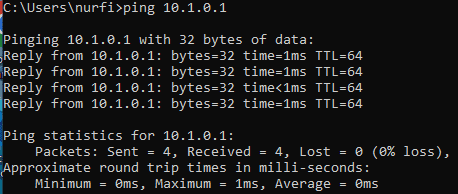

Jika hasil ping replay dari PC1 maka intergrasi VMware dan GNS3 sudah berhasil dilakukan.
Kesimpulan dari postingan ini adalah aplikasi VMware dan GNS3 bisa dintegrasikan sehingga pengguna lebih mudah dalam membangun sebuah jaringan virtual. Hal tersebut didukung oleh penggunaan node dalam topologi GUI GNS3 yang lebih mudah dipahami. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
