GNS3 adalah suatu aplikasi untuk melakukan simulator jaringan yang bisa mengintegrasikan berbagai vendor jaringan. Aplikasi ini didukung dengan tampilang GUI dalam membuat node dan mensimulasikan topologi. CHR (Cloud Hosted Routing) router virtual yang dapat diinstal pada perangkat komputasi virtual (VPS). Selain pada VPS mikrotik CHR bisa dijalankan pada software GNS3 untuk difungsikan sebagai node simulasi. Pada postingan ini akan dijelaskan import Mikrotik CHR pada software GNS3. Sebelumnya sudah dilakukan preconfig GNS3 VM yang dijelaskan pada postingan Instalasi GNS3 VM Menggunakan VMWare Workstation Pro.
Step
Buka aplikasi GNS3 masuk pada menu Edit > Preferences > Qemu VMs kemudian klik New. Pilih server untuk menyimpan Mikrotik CHR pada postingan ini dipilih server GNS3 VM.
Berikan nama pada node Mikrotik CHR yang akan diimport.
Berikan alokasi jumlah ram yang akan digunakan pada MikrotikCHR.
Pilih jenis telnet untuk mengkonfigurasi Qemu yang akan diimport pada software GNS3.
Pilih image chr yang sudah didonwload, untuk file mikrotik chr bisa di donwload pada halaman https://mikrotik.com/download pada menu Cloud Hosted Routing.

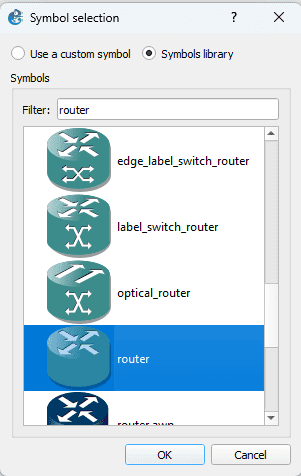

Klik Finish, untuk mengubah symbol dan kategori klik menu edit kemnudian pilih symbol.
Tambahkan interface jaringan pada submenu Network.

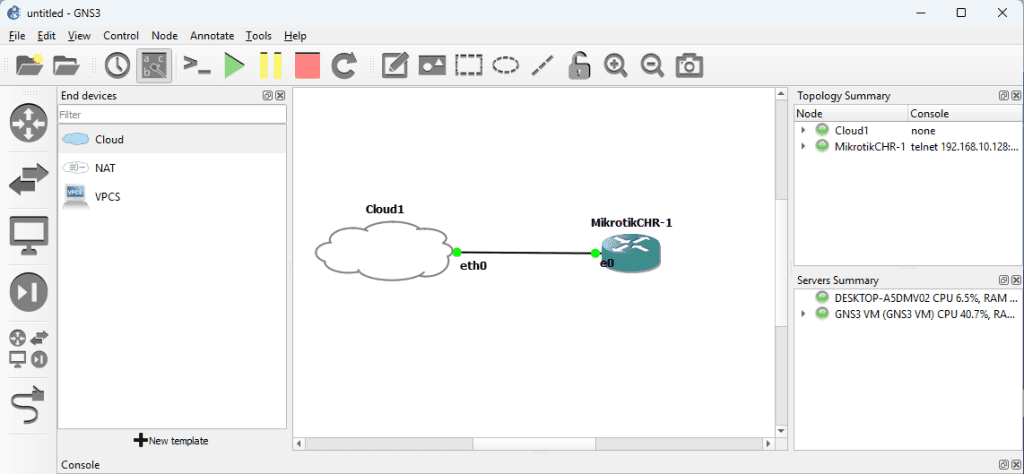

Pada menu topologi masukan MikrotikCHR dan Cloud. Untuk Cloud pilih server GNS3 VM agar bisa dilakukan pada Winbox pada komputer lokal. Koneksikan eth0 di cloud dan eth0 pada mikrotik kemudian klik run.
Pengujian

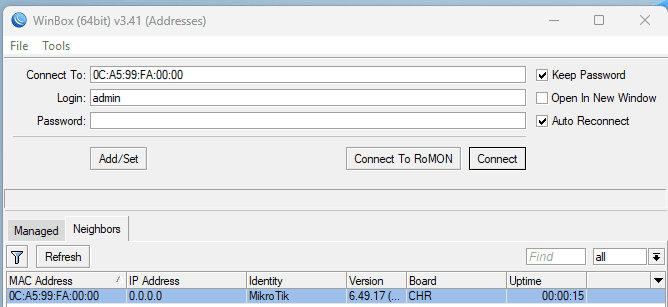

Pada komputer lokal buka aplikasi Winbox, jika mikrotik chr bisa di remote maka mikrotik sudah bisa digunakan.
Kesimpulan pada postingan ini adalah mikrotik chr bisa dintegrasikan pada software GNS3 untuk keperluan simulasi jaringan. Mikrotik CHR mempunyai lisensi sehingga beberapa akses di blokir. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
