EVE-NG adalah sebuah aplikasi yang berfungsi untuk melakukan simulator jaringan. Aplikasi ini menggunakan OS Linux Ubuntu yang dimodifikasi sedemikian rupa agar bisa digunakan sebagai emulator. Aplikasi ini sudah didukung oleh sistem orientasi object sehingga mempermudah membuat sebuah simulasi jaringan. Beberapa vendor seperti cisco, mikrotik, fortigate, juniper mempunyai IOS yang bisa di import pada aplikasi ini.Pada postingan ini akan dijelaskan cara import appliances image, bin dan qemu ke EVE-NG. Preconfig instalasi sudah dilakukan sehingga EVE-NG sudah bisa dijalankan pada virtual mesin vmware.
Postingan Pendukung
Tools
- Putty
- WinSCP
Import Appliances Image

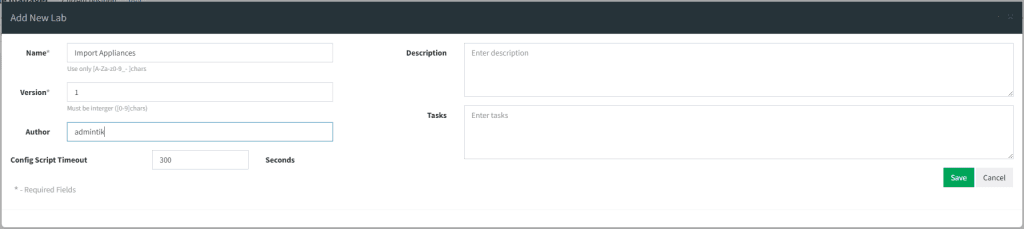

Jalankan mesin virtual EVE-NG kemudian masuk pada halaman dasboard awal. Buat satu lab contoh sebagai berikut.
Donwload satu contoh image untuk diimport pada EVE-NG. Pada postingan kali ini image yang digunakan yaitu image c7200-adventerprisek9-mz.152-4.M11.image.

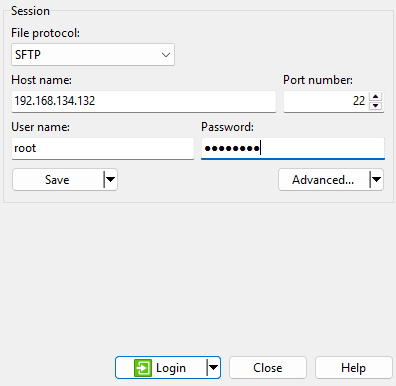

Pindahkan ke dalam sistem operasi EVE-NG menggunakan WinSCP melalui ip address, username dan password EVE-NG.

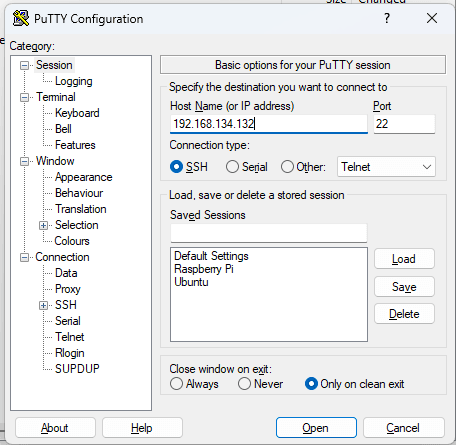

Lakukan remote ssh ke mesin virtual EVE-NG menggunakan putty kemudian login sebagai root.
Ketik baris perintah dibawah untuk memperbaiki hak akses pada direktori EVE-NG.
root@eve-ng:~# su -
root@eve-ng:~# /opt/unetlab/wrappers/unl_wrapper -a fixpermissionsTambahkan node baru dengan cara klik Add an object > Node lalu pilih seri yang sesuai.

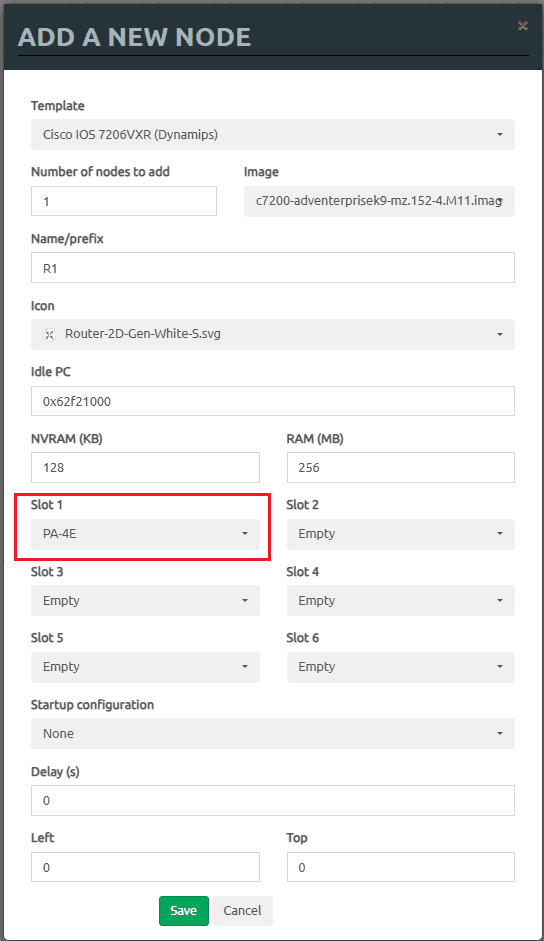

Ubahlah opsi dan deskripsi sesuai dengan gambar dibawah.
Start node pada halaman kerja kemudian klik duakali untuk melakukan console configuration.
Import Appliances Bin

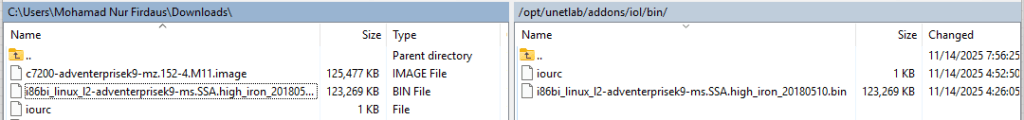

Donwload file bin IOL i86bi_linux_l2-adventerprisek9-ms.SSA.high_iron_20180510 dan file lisensi IOURC. Pindahkan ke mesin virtual EVE-NG dengan folder destinasi seperti gambar berikut menggunakan Winscp.

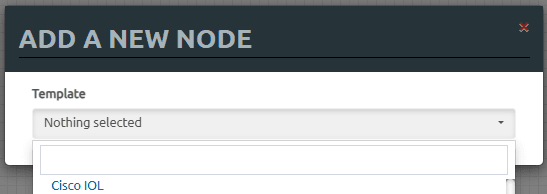

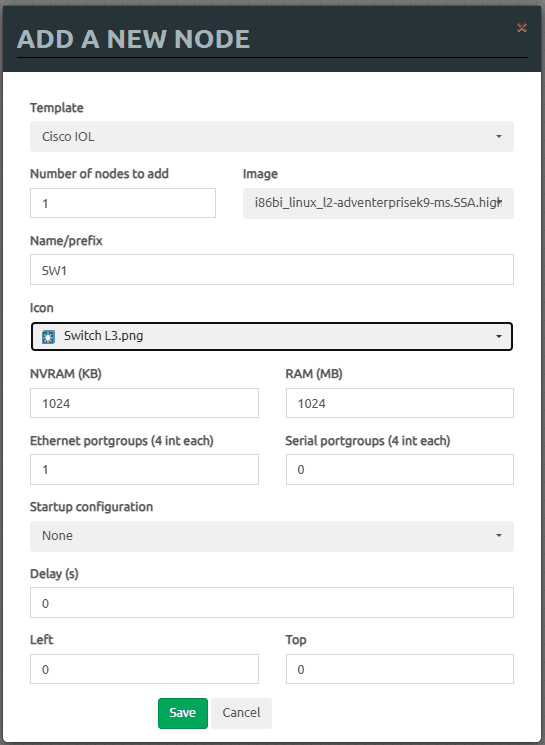

Buat node baru dengan opsi Cisco IOL. Setelah itu rubah setelan node seperti gambar dibawah.
Masukan pada lembar kerja dan kemudian start untuk mencoba konfigurasi node.
Import Appliances Qemu
Matikan memory integrity pada setelan Windows security > Device security > Core Isolation.

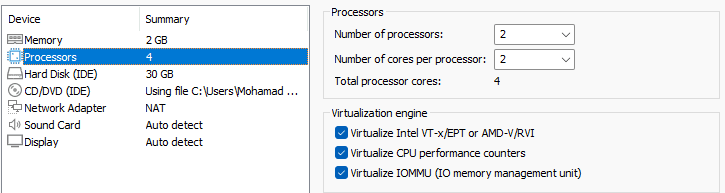

Aktifkan tiga fitur virtualization engine berikut pada setelan mesin virtual EVE-NG.

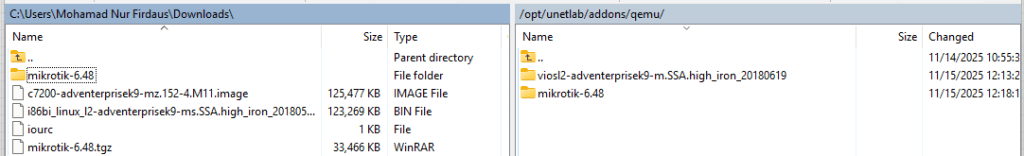

Donwload contoh qemu mikrotik-6.48 lalu pindahkan pada mesin virtual menggunakan Winscp.

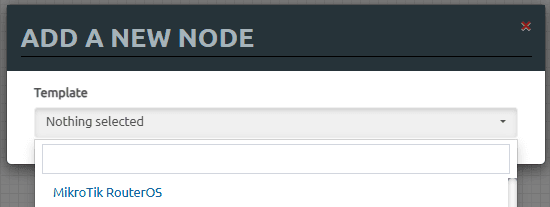

Buat node baru dengan opsi seperti pada gambar berikut. Sesuaikan setelan untuk node mikrotik.

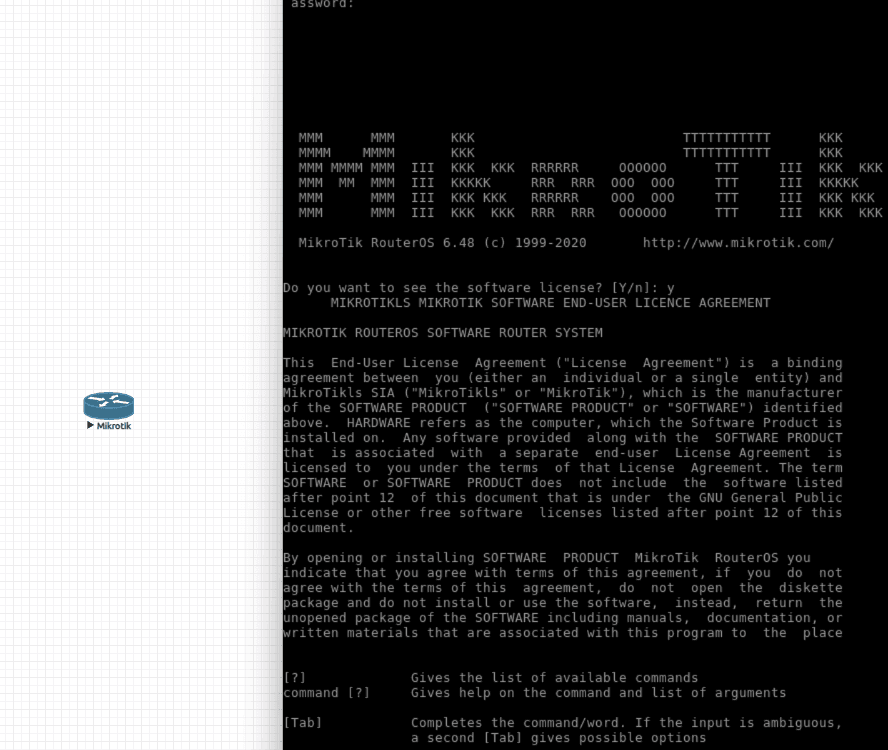

Start qemu miktrotik pada halaman kerja, jika sudah bisa running maka qemu bisa digunakan.
Kesimpulan pada postingan ini adalah mesin virtual EVE-NG bisa digunakan untuk keperluan simulasi perangkat jaringan. Berbagai macam vendor jaringan bisa diuji dengan cara melakukan import appliances. Jika masih ada penjelesan yang kurang jelas silahkan bertanya pada kolom komentar dibawah.
